我国现行的是：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》，适用于工业生产中非地下埋设的气体和液体的输送管道。

　　《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。所以根据现场情况，管道色环的大小可做相应的调整。

　　在工业企业中，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态以及有利于管道进行管理、爱游戏登录网页入口维修、安全等方面考虑。通常采取以下三种方法进行管道的涂色与标志。

　　1、一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，标出介质的流向作为标识。

　　2、如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标识。

　　3、如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标识。

　　由于管道的工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标识应根据具体工程情况进行使用，以易于操作、方便管理及维修为原则。因此，各系统的规定不统一，工程中设计有规定时应按设计规定涂色，设计无规定时，可按下表 所列使用。

　　表1 管道涂色分类 序号 管道名称 颜色 备注 底色 色环 1 过热蒸汽管 红 黄2 饱和蒸汽管 红 —3 废气管 红 绿4 凝结水管 绿 红 自流 5 热水供水管 绿 黄6 热水回水管 绿 褐7 制冷系统管道 氨管道 吸入管 蓝 —液体管 黄 —压出管 红 —油管 淡黄 —空气管 白 —安全管 棕色 —盐水管道 压出管 绿 —回流管 褐 —水管道 压出管 浅蓝 —回流管 紫 —8 疏水管 绿 黑9 工业用水管 黑 —10 工业和消防合用水管 黑 橙黄11 生活饮用水管 蓝 —12 消防水管 橙黄 —13 中水管 浅绿 —14 雨水管 黑 绿15 排水管 绿 蓝16 油管 橙黄 —17 高热值煤气管 黄 —18 低热值煤气管 黄 褐19 液化石油气管 黄 绿20 压缩空气管 浅蓝 —21 净化压缩空气管 浅蓝 黄22 乙炔管 白 —23 氧气管 蓝 —24 氢气管 白 红25 氮气管 棕 —26 油管 橙黄 —27 排气管 红 黑28 软化（被给）水管 绿 白29 盐水管 浅黄 —

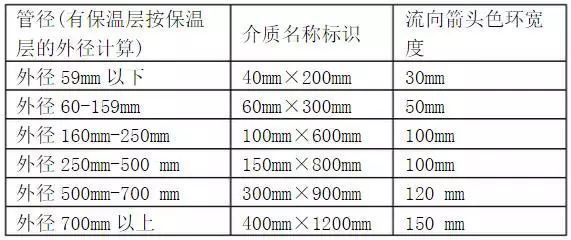

　　1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以 5m 左右为宜。色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色环宽度为 100mm。

　　2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。

　　3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。箭头一般涂成白色或，底色浅者则涂成深色箭头。

　　4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。标牌上应标明流体名称，标出介质流向。

　　机械行业动力管道油漆色标应按下表2 规定涂色，管道的色环宽度及间距应安表3 规定涂刷，管道示意图上的管道颜色与此一致。

　　表 2 管道面色和色环颜色 管道名称 颜色 管道名称 颜色 管道名称 颜色 基本色 色环 基本色 色环 基本色 色环 过热蒸汽管 红 黄 雨水管 绿 — 制冷系统装置 氨管道 吸入器 蓝 — 饱和蒸汽管 红油管 黄 — 液体管 黄 — 压缩蒸汽管 浅蓝 — 乙炔管 白 — 压出管 红 — 凝结水管 绿 红 氧气管 深蓝 — 油管 淡黄 — 热水供水管 绿 黄 天然气管 黄 黑 空气管 白 — 热水回水管 绿 褐 高热值煤气管 黄 — 盐水管道 压出管 绿 — 工业用水管 黑 — 低热值煤气管 黄 褐 回流管 褐 — 工业用水管（和消防用水合用管道） 黑 橙黄 氢气管 白 红 水管道 压出管 浅蓝 — 生活饮用水管 蓝 — 液化石油气管 绿 绿 压出管回流管 紫 — 消防用水管 橙黄 — —

　　2.设备涂色一般可采用:暖气片、爱游戏登录网页入口暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。

　　3.考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度 2m 的面色；在直管道上，每隔 50m 要明显涂刷长度 2m 的面色。

　　表 3 色环宽度及间距 （单位：mm） 管道保温层外径 色环宽度 色环间距 ＜150 50 5~10 150~300 70 10~20 ＞300 100 20~40石油爱游戏ayx官方网站、化工等行业由于工艺生产特殊性、故专门制定行业工业管道的涂色规定和要求，请参照有关规定执行。

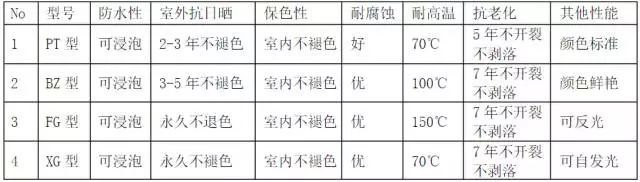

　　工业管道标识在设计过程中要以实际使用为宗旨，设计的位置要在人员便于观察的地方，设计使用的材质要与实际生产环境要求相匹配，在高温及水汽较大的场所，就应当使用耐高温及防水型工业管道标识材质。

　　1、工业管道标识标牌设计设置要严格遵守法规和标准规范，没有标准规范的也要注意标准化，注意符合人们的行为习惯，符合国际通行准则；

　　4 、注意在工业管道标识设计中引入交通工程学、人因工程学、生理学、心理学和行为科学的相关知识；
