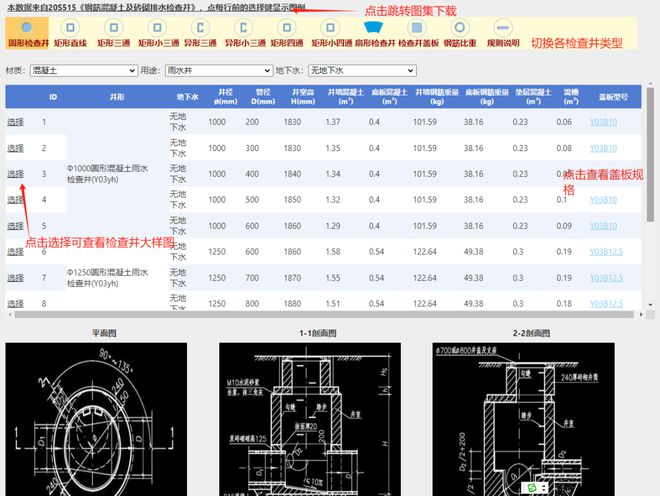

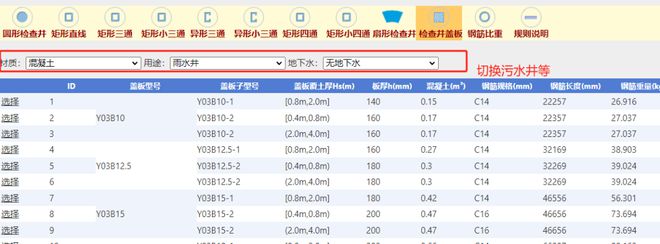

20S515国标是目前市场上主要使用的给排水图集，经过BIM吧的努力，现已将图集中的排水检查井工程量进行了汇总，整理成软件的形式，在线给大家免费使用。可大大减小相关工程量的计算工作，盖板按混凝土盖板编制，如采用铸铁盖板，请参照图集14S501-1《球墨铸铁单层井盖及踏步施工》、14S501-2《双层井盖》

　　本图集为常用雨、污水检查井标准图，适用于一般城镇市政及水质条件满足城镇排污条件的工业与民用建筑室外无内压的圆形排水管道爱游戏ayx。

　　本图集如用于湿陷性黄土、膨胀土、永冻土、液化土、腐蚀性土（包括腐蚀性地下水）等不良地质场地时应根据有关规范和规程别做处理；如用于地震设计烈度为9度及9度以上地区时，应根据有关标准和规程另做处理。

　　本图集检查井由钢筋混凝土盖板、井墙、现浇钢筋混凝土底板及流槽四部分组成。井墙材质可为烧结普通砖、混凝土普通砖及现场钢筋混凝土。本图集检查井井型包括圆形、直线、三通、四通、异型三通、扇形、竖槽式跌水、阶梯式跌水等雨污水检查井及小直径管线上的户线检查井、闸槽井、沉泥井等。

　　本工具依据国家建筑标准设计图集《20S515钢筋混凝土及砖砌排水检查井》整理，旨在帮助新手快速查找相关检查井数据。

　　图集适用范围：常用雨、污水检查井标准图，适用于一般城镇市政及水质条件满足城镇排污条件的工业与民用建筑室外无内压的圆形排水管道。

　　检查井由钢筋混凝土盖板、井墙、现浇混凝土底板及流槽四部分组成。井墙材质可为烧结普通砖、混凝土普通砖及钢筋混凝土。

　　检查井井型包括圆形、直线、三通、四通、异型三通、扇形、竖槽式跌水、阶梯式跌水等雨污水检查井及小直径管线上的检查井、闸槽井、沉泥井等。

　　井室为混凝土的检查井按盖板顶覆土厚度0.8m≤Hs≤2m、0.4m≤Hs≤0.8m及2.0m≤Hs≤4.0m三种何在工况设计两种等级井室尺寸及配筋。

　　井室为砖砌体的检查井按盖板顶覆土厚度0.8m≤Hs≤2m、2.0m≤Hs≤4.0m两种荷载工况设计两种等级井室尺寸及底板配筋；砖砌体检查井井墙厚度控制在490mm，超过此厚度，本体及视为不适宜砖砌体结构。

　　检查井盖板一般应采用预制构件或铸铁盖板，爱游戏ayx如应运输及施工条件等因素限制， 可改为现场原位现浇方式施工，盖板配筋不变，取消吊环。本图集较大尺寸盖板按现场原位现浇方式设计。

　　砌体墙体材料：烧结普通砖强度等级为MU15，混凝土普通砖强度等级为MU20，砌筑砂浆为M10水泥砂浆。严寒地区不宜采用砖砌井室、井筒，若采用，应采取保温措施防冻。

　　混凝土材料：预制盖板强度等级为C30；钢筋混凝土井墙及底板强度等级为C30，抗渗等级P6；素混凝土井强度等级为C25;垫层混凝土强度等级为C15。严寒地区冰冻线以上混凝土抗冻等级不低于F200（D200）

　　钢筋材料：采用HPB300和HRB400钢筋，爱游戏ayx数量表中A代表HPB300，C代表HRB400。

　　流槽：砖砌体井室流槽应采用与井室相同的材料同步砌筑完成；混凝土井墙井室流槽采用C15混凝土浇筑或用M10水泥砂浆砌筑MU10流槽专用砖；跌水井流槽及闸槽井闸槽采用C30混凝土。
